内圆磨床类型及图解说明
本机用于生产内圆柱面。表面可以是直的，锥形的，开槽的或异形的。
大致有以下三种不同类型的内磨床:
1.卡盘式内圆磨床
2.行星内圆磨床
3.无心内圆磨床
阅读更多:
卡盘式内圆磨床

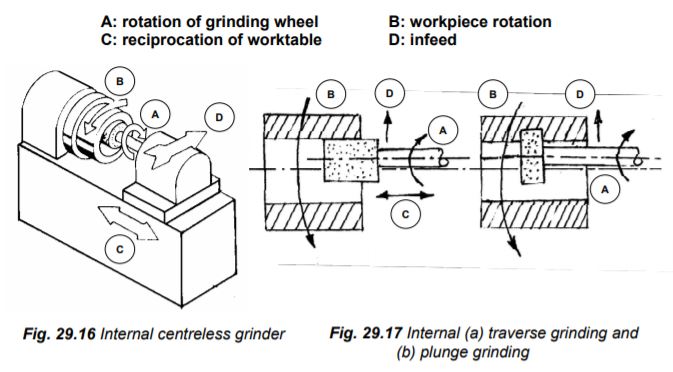

图29.16示意了这台机器和磨削动作所需的各种运动。工件通常安装在卡盘上。也可以使用磁性面板。一个小砂轮对其周边表面进行必要的磨削。如图29.17所示，该机床可以进行横向磨削和切入磨削。
行星内圆磨床

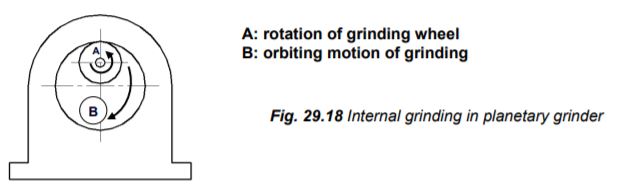

行星内圆磨床用于工件形状不规则且不能方便旋转的场合，如图29.18所示。在这台机器中，工件不旋转。相反，砂轮在工件上绕孔的轴线旋转。
无心内圆磨床

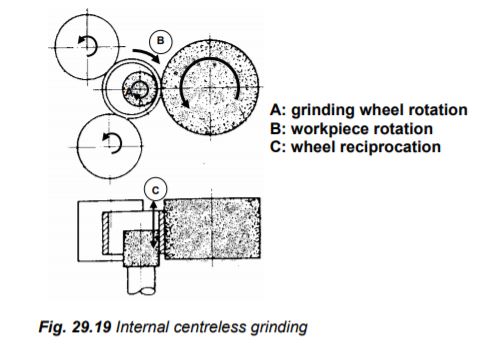

本机适用于圆柱形零件(如圆柱衬套、各种衬套等)的外圆孔和锥形孔的磨削。工件在托辊、压力辊和导轮之间旋转，由砂轮进行磨削，如图29.19所示
