印章简介:

油在压力下在每个液压回路中运动。由于石油是一种液体，它在运动过程中会通过每一个气体/缝隙“泄漏”。这次漏油造成了(漏油的不良影响)。

• 液压回路效率损失。
• 在泄漏期间，油就出来而不做任何工作，因此是失去权力。
• 有时，由于泄漏的温度上升。
• 液压油是昂贵的，因此当它泄漏时，有钱损失（监控）
• 如果渗漏的油是在热表面下降则有可能会引起火灾。因此，有火灾隐患，由于泄漏。
• 当泄漏的石油落在地上时，会变得很滑，有发生事故的可能性。

印章定义：

所述密封件是一个代理或元件，其防止从液压元件的漏油和防止尘土和污垢的系统。的机械密封是一种装置，有助于通过防止泄漏加入系统或机制在一起。

分类密封件：

根据应用性质:

一种。类型在液压回路中使用的密封件是静态密封和动态密封件

静密封： -

在不相对移动的配合部件之间使用的密封称为静态密封。这些密封件被压缩在两个紧密连接的部件之间。由于在拧紧螺栓时施加的压力，这些密封件可以做成防泄漏接头。在压力下，密封材料流动并填满表面的不规则处，使接缝防泄漏。静态密封通常被称为垫片，通常是从可压缩的平板材料如纸、软木、橡胶或石棉中切割出来的。厚度范围为0.25 mm ~ 3mm。图中显示了一个静态法兰连接和一个金属环中的橡胶密封。o形环静态密封是用于静态应用的简单和最通用的密封。o形环的横截面可以做成圆形、矩形或u形环。

动态密封:

相对运动的配合部件之间的密封称为动态密封。当其中一个配合部分与密封摩擦时，这些密封件受到磨损。这些密封件可以防止移动部件周围的泄漏。例如:活塞环，O形环在旋转和往复式轴上。

动密封的类型

1）O形圈

2）唇密封

3.）活塞杯包装

4）活塞环

5）防尘圈

根据密封（密封的程度）的程度：

1.正极密封：当需要密封时100％防漏并且不允许油泄漏。
2.非正密封：当密封时，允许微小的漏油量，用于润滑线轴和移动部件的阀门。

基于形状的密封件分类:-

一）“O”形密封环
b）中的“V”形密封环
c) U-packing密封
d）T-环密封
E）杯密封

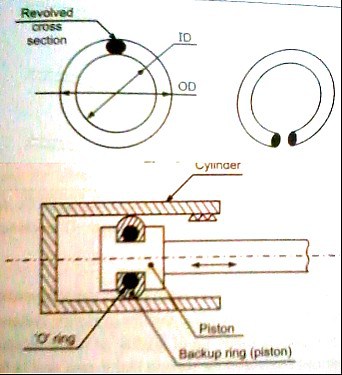

O”环密封：

图中显示了一个' O '环密封。这些是最常见和简单的密封与一个圆形的横截面像“O”。因此所谓的O形环被用作静态和动态密封。使用的材料O形圈是合成橡胶，并且通过它的ID / OD指定。的圆形横截面是非正的密封件。O形圈配有衬环下图显示通过使用“O'-环与支承环的密封气缸和活塞的。

图通过使用O形环与所述支承环描绘了气缸和活塞的密封。

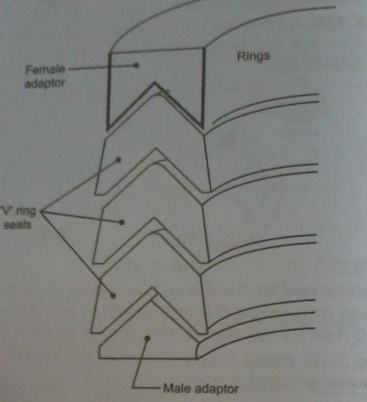

“V”环密封：

V形圈密封也称为“V”包装。它通常用于液压系统。这些密封件可用于促进组装和特定尺寸。它有一个类似于字母'v'的横截面。如图所示，极端的雄性和女性适配器处于极端。在V-密封环之间可以组装。

这些是由碳氟化合物与棉花，石棉，或氯丁橡胶与石棉加强。

U-填料密封:

U形密封圈密封是最通用的在各种应用和使用的广告ID或OD活塞密封件。ü填料是在矩形的横截面形状，以适应活塞密封件可用。

• u型长唇形填料:适用于偏心操作。
• 短唇型包装:适用于压力系统。

U形的包装通常由皮革或织物增强的橡胶。这些密封件是平衡密封件，并且需要像一个V形环密封件没有铆接。

收发印章:

这些是非常现代的印章。这些密封件可以安装为'O'-环。但这些密封件同样有效地与动态密封一样有效。T形密封件可以在道路和活塞上使用。

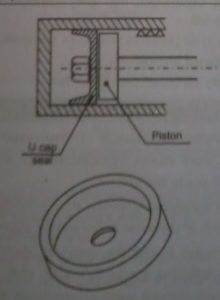

杯形密封件：

这些密封件最常与活塞一起使用，如图2所示。这些密封件可高达700巴的压力更高。用于这些密封件的材料是聚氨酯或皮革。对于低压应用，使用氯丁橡胶。

各类型印章的功能:

每种类型的密封的功能：
1）正密封件不允许任何泄漏，而非积极的密封允许少量内部泄漏。
2）“O”环是一种静态密封，在高压下提供非常有效的密封。
3）方形环密封是相当多样的，可以用作静态密封以及回转往复运动。
4）V -填料密封能够保持几乎所有的压力。
5）U包装密封适用于各种动态密封。
6）杯填料密封专门用于密封在低和高中的活塞压力液压和气动应用。
7）复合密封件是各种类型的组合和可在用于特殊应用的集合形式。

密封选择因素：

1)系统中使用的流体类型
2）在工作状态下的系统的最高温度
3）功能可靠性预期
4)印章费用
5)系统工作压力
6)环境条件

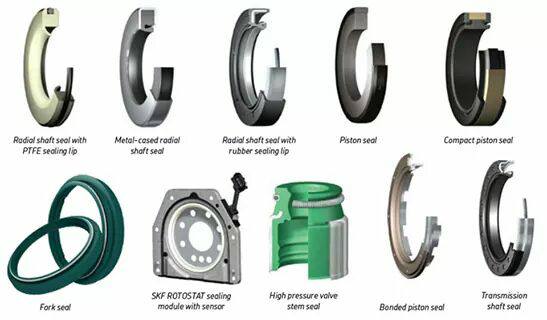

油封的目的。

1)以防止漏油
2）保持压力
3）在系统中保持污染
4）为了提高系统的工作寿命
5）为了提高部件的功能可靠性在一个较长时期

密封件的常规功能

1）停止油泄漏。
2）保持压力
3）在系统中保持污染。
4）提高组件的功能可靠性在更长的时间内。
5）提高系统的工作寿命。

密封失败的原因：

1)密封材料与油不相容。
2）致动器的速度低
3）如果密封件安装不正确则存在密封失效的可能性。
4）的油的高温可以燃烧的密封件。
5)如果密封被过度挤压，就会失效。

选择密封时要考虑的因素

1.轴速度

允许的最大轴速度是轴光洁度，跳动，壳体孔的功能轴的同心度，被密封流体的类型，油封材料的类型。

2.温度

安装密封的机构的温度范围不能超过密封弹性体的温度范围。

3.压力

大多数常规油封的设计只能承受非常低的压力（约8 psi或更小）。如果有额外的内部压力当前或预期的，压力释放是必要的。

4.轴硬度

更长的密封寿命可以预期具有洛氏硬度(RC) 30或更多。当接触到磨料污染时，硬度应提高到rc60。

5.轴表面光洁度

最有效的密封与最佳轴的表面光洁度而获得。密封效率受到饰面工具标记的方向和螺旋铅的影响。最好的事物密封效果通过抛光或地面轴与同心(无螺旋铅)获得完成标记。如果你必须使用带有螺旋形的轴，它们应该导致当轴旋转时流体。

6.同心

当孔和轴的中心未对齐，密封件的寿命会因磨损而缩短将集中在密封唇的一侧。

7.轴和孔的公差

当关闭轴和孔公差是目前最好的密封性能得以实现。其他因素包括轴偏心、端部间隙和振动。

8.逃避

跳动必须保持在最低限度。旋转中心的运动通常是由轴承摆动或轴鞭。当加上错位时，这个问题是加剧。与普遍的观念和惯例相反，安装灵活联轴器无法纠正或弥补未对准。

9.润滑油

当它们连续润滑油时，密封件更好，更长具有用于应用程序的正确的粘度和其与密封唇兼容弹性体材料。考虑密封不相容性，特别是具有一定添加剂和一些合成润滑剂，不容忽视。

失败的原因

1.安装不当是液压密封故障的主要原因。重要的事情在密封安装期间的手表是（a）清洁度，（b）保护密封件免受缺口和切割，（c）适当的润滑

2.液压系统污染在液压密封失效的另一个主要因素
3.密封材料的化学分解。
4.热劣化问题可能涉及减少海洋生物。

密封的失败原因：

（a）过度清关：运动部件之间的间隙过多O型环和其他环中的挤出，并减少该密封件的性能。
(b)流体温度:的流体的高的工作温度可能会导致密封磨损。
(c)损坏或磨损的部件:导致密封不当配件。
密封材料和油的（d）不相容性：当选择不正确的油相对于油的类型。
（e）中过度的侧向载荷/超载：它导致活塞杆的摆动和脱臼的密封件。
（F）的振动：由于弯曲，破碎的叶片，未对准或损坏而导致轴承、缺陷联轴器等。

密封件的应用：

• 静电密封件：这些密封件用于储存罐等储存器，齿轮箱，车身和套管/盖子等。
• 动态密封件：这些密封件用于配合部件具有相对运动的应用中。因此，像活塞和圆筒这样的应用，旋转轴和主体，振荡或有限的旋转液压马达。
• 密封杯所使用的地方密封件具有能够承受更高的工作压力高达700巴。V-包装和u填料密封被用作ID杆或OD活塞密封件。
• o圈被用作静态和动态密封。
• 这些密封件用于不同用途的一般应用有:液压泵，液压马达，液压执行机构，阀门，过滤器，储液器

材料用于密封件：

两种用于液压系统的密封材料。

1）金属密封铝合金。
2）非金属密封式合成橡胶。
