流体系统中DCV方向控制阀|类型是什么

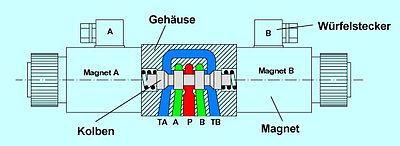

什么是方向控制阀?

顾名思义，换向阀(DCV)的功能是控制液压回路中的流量方向。；
换句话说，换向控制阀(DCFs)调节液压回路中I流体流动的方向。；
除了控制执行机构的运动方向，换向阀也用于选择交替控制电路，并(zr)执行逻辑控制功能。
这些阀门不是用来改变流体流速的;但它们要么完全开放，要么完全封闭。它们可以通过各种驱动手段，如电气、机械或流体压力信号来开关流体流动方向。这就导致了不同孔口之间相应的连接或流动中断。

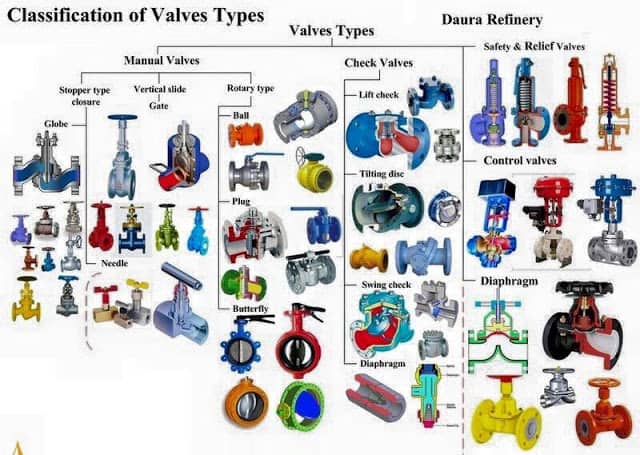

方向控制阀的分类

换向阀可以按许多不同的方式分类。

1.换向阀基本上有分类，按结构分为三组，如

1.提升(或阀座)阀，
2.滑阀，和
3.扶轮管路阀门。

2.根据目前的端口数量，换向控制阀可分为

(1)双通阀，
(2)三通阀
(3)四通阀。。

3.根据驱动方式，换向阀可分为:

(1)手动换向阀，
(2)机械式换向阀，
(3)电磁操作换向阀
(4)先导式换向阀。

4.但是，在我们的研究中，我们可以将换向阀分为三种:

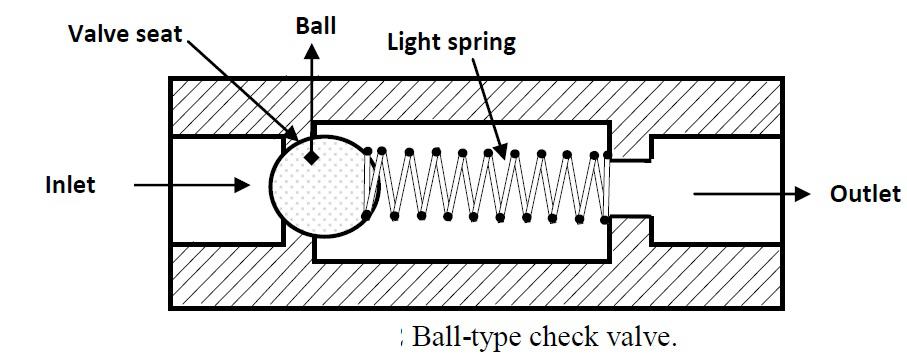

1.止回阀,
2.位置的阀门,
3.梭阀。

规范

方向控制阀通常使用端口数量和开关位置数量指定。它可以用一般形式表示为np/ns，其中np是连接到方向控制阀的端口数，ns是开关位置数。

此外，还可以指定驱动方法和返回方法。假设的阀门可以指定为4路3位方向控制阀或4/3 DCV，因为该阀门有四个端口和三个开关位置。在本例中，一个端口称为与泵连接的压力端口;一端口为槽端口，连接槽(或储槽);其余两个端口称为工作端口，并与执行器相连。在选择特定类型的阀门时，除了要考虑阀门所适用的流体的特性外，还要考虑阀门的工作温度和粘度。
