气焊

氧乙炔焊接操作原理:

当乙炔以正确的比例在焊枪中与氧混合并点燃时，焊枪尖端产生的火焰已足够热，足以熔化并与母金属结合。氧乙炔火焰达到约3200°C的温度，因此可以熔化所有的商业金属，在焊接过程中，实际上流动在一起，形成一个完整的结合。
通常将填充金属棒添加到熔融金属池中，以略微增加接缝，以获得更大的强度。氧乙炔焊接不需要在压力下将部件压在一起，直到焊缝形成并凝固。

阅读更多:气焊研讨会报告pdf下载

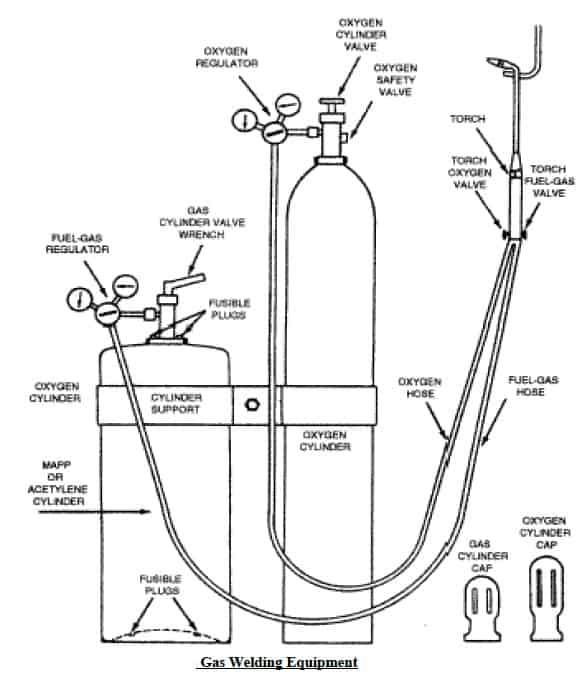

气焊设备：

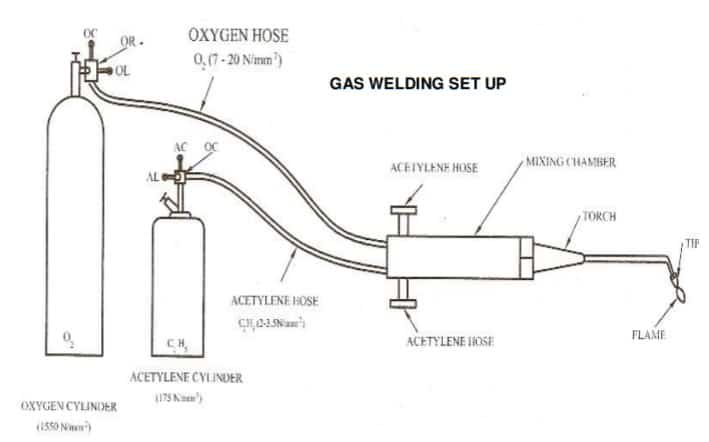

气焊中使用的设备基本上由一个氧气源和一个燃料气源（通常为气瓶）、两个压力调节器和两个挠性软管（每个气瓶各一个）以及一个焊炬组成。气瓶通常由一个特殊的轮式手推车搬运。

1.氧气瓶：
氧气瓶通常涂成黑色。在这个钢瓶中，氧气储存在1550 N/m2的压力下。普通气瓶为1.8 m3、3.5 m3、7 m3等。，

2.乙炔气瓶：
乙炔气瓶通常涂成栗色。在该钢瓶中，乙炔储存在175 N/m2的压力下。普通气瓶为1.6 m3、2.8 m3、8.4 m3等。，

3.调节器：
调节器用于通过降低压力和调节流量来控制来自储罐的压力。

4.气体软管：

软管通常为双软管设计，这意味着有两个软管连接在一起。氧气软管为绿色，燃油软管为红色。软管将携带的气体类型很重要，因为对于不同类型的气体，接头将具有不同的螺纹。燃气（红色）将使用左手螺纹和在螺母上切割的凹槽，而氧气（绿色）将使用右手螺纹。这是一项安全预防措施，以防止软管连接错误。

5.止回阀：
在调节阀和软管之间，最好是在氧气和燃料管道上的软管和火炬之间，应该安装一个闪回避雷器和/或止回阀，以防止火焰或氧燃料混合物被推回到任何一个钢瓶中，损坏设备或使钢瓶爆炸。

6.止回阀：
止回阀只允许气体沿一个方向流动。止回阀通常是一个包含一个由弹簧压在一端的球的腔室:气体以一种方式流动，将球推开，而没有流体或流体以另一种方式流动，让弹簧将球推入进口，使其堵塞。

7.火把:
焊炬是焊工为进行焊接而持有和操作的部件。它有一个用于燃气的接头和阀门，一个用于氧气的接头和阀门，一个供焊工握住的把手，一个用于燃气和氧气混合的混合室（设置成一定角度），以及一个用于火焰形成的尖端。顶部焊炬为焊炬，底部焊炬为割炬

一)焊炬:
焊炬头用于焊接金属。只有一条或两条管道连接到喷嘴，没有氧气喷射触发器，手柄底部有两个阀门旋钮，操作员可以调节氧气流量和燃油流量，从而可以识别。

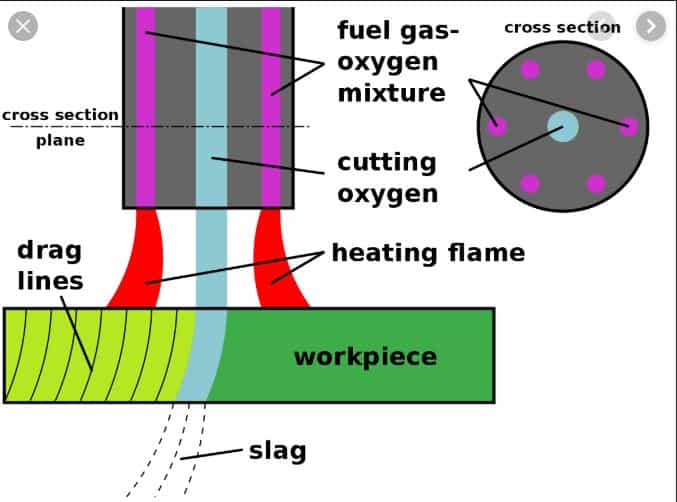

b） 割炬：
割炬头用于切割金属。它类似于焊炬，但可以通过三根通向90度喷嘴的管道和吹氧触发器来识别。用这种方法只能切割钢铁。

8.其他配件:

a） 填充棒/焊条：填充棒是一种用于气焊的金属，用于提供额外的金属以形成接头。
b） 助焊剂用于氧乙炔气焊，以防止氧化，并去除杂质。焊剂可以是粉末或液体形式。

9.安全装置:
一)眼镜

b） 皮护目镜

c)围裙
