锻造和铸造工艺|访谈问答第4部分
锻造和铸造工艺|面试，口试，口头问答

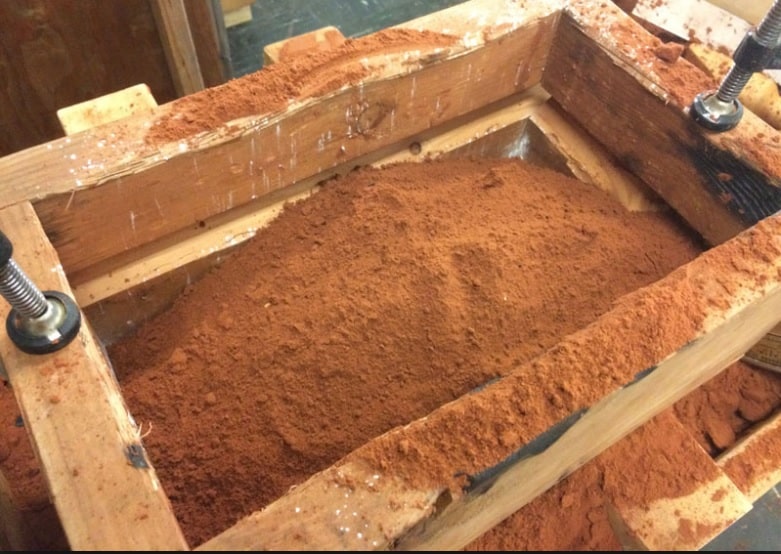

121.你说烘沙是什么意思?
它是用过的砂，在铸件从模具中取出后留在地板上。

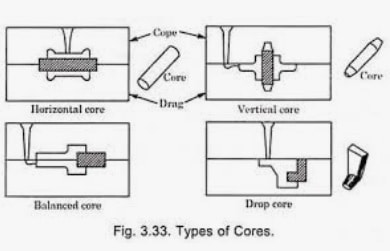

122.什么是芯砂?
硅含量高的砂被用来制作岩心，称为岩心砂。
123.糖蜜沙是什么?
它是沙子，携带着糖蜜作为粘合剂。
124.提到糖蜜砂的优点。
它对于制作形状复杂、截面薄的小铸件的模具非常有用。
125.哪一种沙叫肥沙?
面沙被称为肥沙。
126砂粒对铸造用砂有什么影响。
砂粒对铸造型砂的物理性能有显著影响。
127提及砂粒表面的类型。
光滑、贝壳状/粗糙表面。
128为什么首选光滑的砂粒表面？
因为这样的表面使砂体和砂体具有更高的渗透性、烧结点和塑性所需粘合剂的百分比也同样高。
129.沙粒有哪些不同的形状?
通常形成的形状有圆形、次棱角形、棱角形和复合形。
130.对于轻铸件，哪种类型的铸造砂比较好?
使用轻粒度或细粒度的沙子。
131.对于钳工工作，哪种类型的铸造用砂比较好?
中等粒度的沙子是首选。
132对于大型钢铁铸件，使用哪种类型的铸造砂？
使用重砂或密砂。这种砂应具有高硅含量、强粘结性和低比例的时间。
133.在铸造砂中添加粘结剂的目的是什么?
在型砂中加入粘结剂的目的是使型砂具有足够的强度和粘结性以使其在模具被冲压和图案取出后保持其形状。
134.说出铸造厂常用的粘合剂?
1.有机粘结剂
2.无机粘合剂。
135列出常用的有机粘合剂。
1.Destrin
2.糖蜜
3.亚麻籽油
4.谷物粘合剂
5.树脂，如苯酚和脲醛。
136.列出常用的无机粘合剂
1.膨润土
2.钾铝石
3.褐铁矿
4.球粘土
5.火粘土
6.富勒的地球。
137哪一种是使用最广泛的无机粘合剂？
膨润土是应用最广泛的无机粘结剂。
138.什么是与铸造相关的添加剂?
添加剂是指添加到型砂中以改善其现有性能的材料或赋予它某些新的性质。
139.列出常用的添加剂。
1.煤尘
2.海煤
3.谷物和玉米淀粉
4.硅粉
5.木粉
6.抛
7.Dexirin和mollases
8.燃油
140.使用煤尘添加剂的地方?
主要用于灰铁、可锻铸件用砂。
141.请问使用煤粉添加剂的主要目的是什么?
其主要目的是与砂孔中的氧气发生化学反应，从而产生在模-金属界面还原气氛，防止金属氧化
142.什么是海煤?
这是一种磨细的软煤。
143海煤的性质是什么？
它限制了模具壁的移动，提高了表面光洁度。它降低了渗透性和热强度并且需要较高比例的水在沙子中。
144.什么是沥青添加剂?
用于提高铁类铸件的热强度和表面光洁度。
145.水对铸造砂的作用是什么?
添加到铸造砂中的粘土含量只有在适当的数量下才会产生所需的强度和粘结向它加一层水。
146提及铸造砂中添加的水量。
水量根据不同的需求在2 - 8%之间变化。
147测试铸造用砂的必要性是什么？
该型砂可望具有良好的性能。这些特性取决于大小和形状砂粒的数量、分布以及添加到砂粒中的其他成分的数量。为了控制
这些因素有效地影响了许多测试的执行。
148命名铸造实验室中使用的砂试验设备。
1.实验室天平
2.砂夯
3.干燥箱
4.振动筛。
149命名铸造试验中常用的试验。
1.颗粒细度试验
2.水分含量测试
3.粘土含量试验
4.渗透性试验
5.耐火度测试
6.强度测试
7.模具利用测试
8.核心硬度试验
9压实系数试验。
150.为什么要进行细度试验?
型砂的粒度对其渗透性有显著影响。相似或相似的颗粒均匀粒径增大渗透率，而不同粒径增大压实度，即减小渗透率
渗透。因此，应通过在试验前对砂进行充分的试验来适当控制粒度使用
151.有没有提到用来测试细度的方法?
1.Boswell方法
2.机械振动筛法。
152.为什么需要水分测试?
水分过多会降低渗透性，水分含量过低会降低强度。还有很多其他的铸件中水分含量的比例不平衡或分布不均匀可能造成铸件缺陷。因此，必须对水分含量进行测试，以控制水分含量。
153.为什么粘土含量测试是必要的?
粘土是大多数铸造用砂的主要粘结剂。它可能存在于天然沙子中，也可能存在添加到它。它在相当大的程度上影响强度和其他性能，从而影响其量的测定
沙中的存在是必要的。
154命名用于进行含水量测试的设备。
布达佩斯M/s Metrimpex公司提供的一种非常简单的仪器，称为快速湿度计。
155命名用于进行粘土含量测试的设备。
用于此目的的仪器是泥浆/粘土含量测定仪。
156为什么渗透性测试是必要的？
以使熔化的金属倒入模具时，模具内形成的蒸汽和气体逸出后者。渗透性取决于砂粒的形状和大小、砂粒的含水量和粘土含量。它还受到型砂夯实程度的影响。
157命名用于进行渗透性测试的设备。
称为渗透率计或渗透率测试的仪器。
158.给出了确定渗透系数的公式。
P=Vh/P.a.t
式中，P =渗透率值
V=通过试样的空气体积（单位：c.c）
h=试样高度，单位为厘米。
p=空气压力
a=试样横截面面积，单位为平方厘米
t=以分钟为单位的时间，由空气通过。
159.为什么需要耐火试验?
型砂对该特性的要求程度取决于熔融砂的浇注温度金属和待制造铸件的壁厚。一种特殊砂的耐火度是由它的硬度决定的烧结温度。
160你所说的型砂强度试验是什么意思？
型砂通常测试其抗剪强度、抗拉强度、抗压强度和抗压强度弯曲强度。一种设计良好的设备，称为强度测试仪，用于执行这些测试。
