空气悬架系统

空气弹簧用于空气悬架系统。空气悬架系统的安装和配置因不同的制造商和车型而异，但基本原理是相同的。金属弹簧(线圈或叶片)被拆除，一个安全气囊也被称为空气弹簧，被插入或制造以适应工厂弹簧的位置。当空气压力供应到安全气囊时，悬架可以向上或向下调整(提升或降低)。

空气弹簧只不过是一种柔性的波纹管，通常由纺织增强橡胶制成，含有压缩空气，用来承载车辆的负载。空气压力使风箱膨胀，底盘从车轴上抬起。空气弹簧有弹性。当它被压缩时。它被用在许多重型卡车、拖车和公共汽车上。

读也:空气制动系统，零件，工作原理，原理图，优点

空气弹簧特点:

1.如果没有装载，它们是软的，但当装载增加时，通过增加舱内的空气压力，刚度增加。因此，当车辆轻载和满载情况下，它提供了最佳的乘坐舒适性。
2.当负载发生变化时，通过改变气压来保持车辆的高度不变。
3.空气弹簧通过吸收路面震动来增加车辆的稳定性。
4.空气弹簧系统的设计，以最大限度的安全承载能力，稳定性，和整体乘坐质量。

空气弹簧类型:

以下是三种基本类型的空气弹簧。

• double-convoluted,
• 锥形套筒,
• rolling-sleeve。

双旋绕的设计看起来就像一个个小轮胎。这些类型的空气弹簧通常具有更大的负载能力，更短的冲程，和一个更渐进的弹簧速率，这是最适合用于大多数前悬架，那里的弹簧位于悬挂的负载点相当内。这样做的效果是在划分旅行需求的同时增加负载能力需求。

锥形和滚动套筒空气弹簧直径更小，冲程更长，弹簧速率更线性。它们最适合大多数追尾应用，因为有更多的旅行要求和更少的负载能力要求。

空气弹簧悬架中需要控制空气压力的装置和压缩空气的压缩机。这些系统通常采用小型、电动或发动机驱动的空气压缩机，这些压缩机有时会填满船上的空气储存罐压缩空气的使用在未来不容耽搁。但悬挂系统要复杂得多。在现代汽车中，电子调制空气悬架是与空气弹簧一起使用的。

空气悬架类型:

以下是根据不同类型的空气悬架系统所采用的空气弹簧的设计。

1. 波纹管式空气悬架
2. 活塞式空气悬架
3. 加长波纹管空气悬架

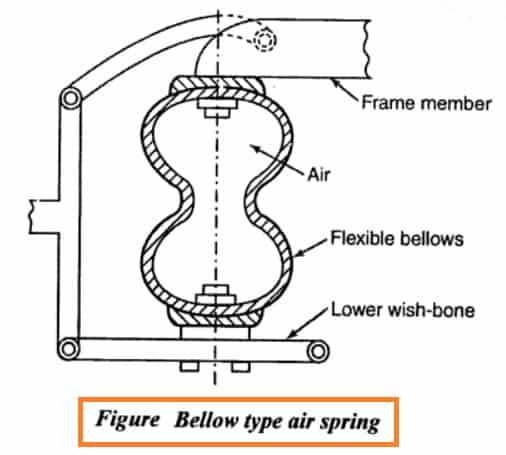

(i)波纹管式空气悬架(弹簧):

这种弹簧由橡胶波纹管组成。如图所示，波纹管被制成具有两个褶曲的圆形截面，以实现正常的功能。因此，波纹管式空气悬架取代了螺旋弹簧。

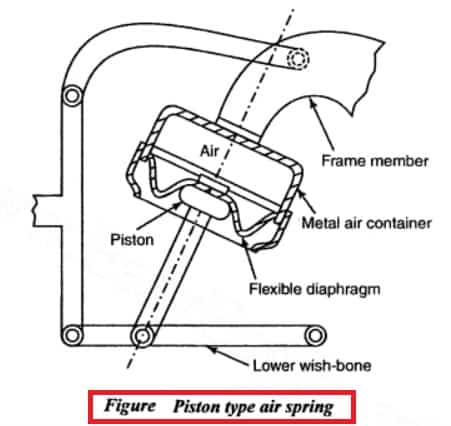

(ii)活塞式空气悬挂(弹簧):

这种弹簧有一个倒转鼓状的金属空气容器。滚筒与框架相连。滑动活塞连接到下方的横臂。柔性隔膜提供密封。如图所示，膜片的外圆周与鼓唇和中心与活塞紧密相连

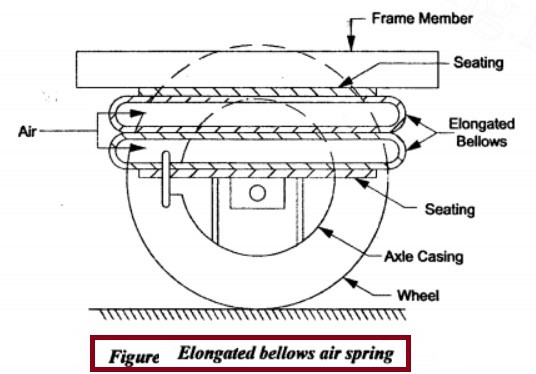

Elotlgated波纹管空气弹簧:

当这种悬挂系统应用于车辆的后桥，然后加长波纹管使用。这些风箱的形状近似为矩形，但它们具有半圆形的末端，通常有两个回旋。这些弯头是布置的在汽车后轴和车架之间。为了抵抗扭矩和推力，半径杆被用于后轴。

空气悬架系统:

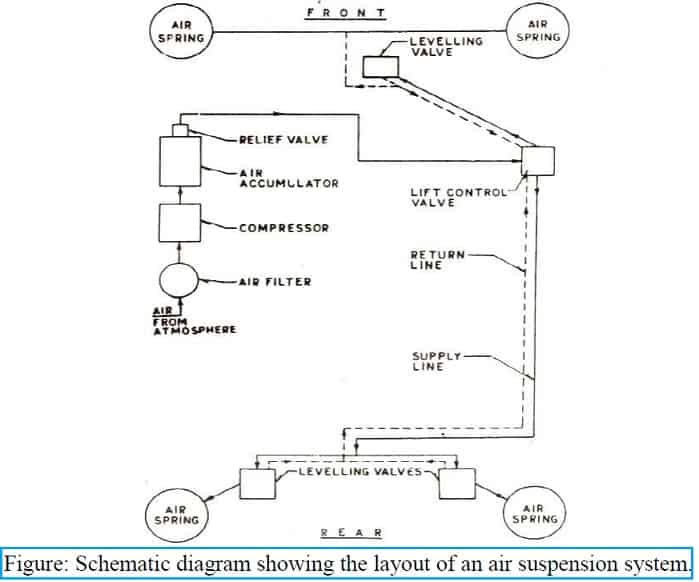

空气悬架系统示意图:

空气悬架系统组成:

空气悬架系统的组成部分有:

1. 空气过滤器
2. 空气蓄压器
3. 安全阀
4. 空气弹簧
5. 提升控制阀
6. 回阀
7. 供给线

空气悬架施工:

空气悬架系统的布局如图所示。四个空气弹簧，可以是波纹管式或活塞式，安装在一般线圈弹簧安装的相同位置。它还包括空气压缩机、空气蓄能器、安全阀、升降控制阀、水平阀和管道。

空气悬架的工作方式:

空压机通过过滤器将大气中的空气压缩到240mpa左右的压力，使蓄能器罐内的空气保持一定的压力，蓄能器罐内还装有安全阀。高压空气通过升降控制系统阀和调平阀，以空气弹簧如图所示。每个空气弹簧都充满压缩空气，以支撑车辆的重量。当车轮在路上遇到颠簸时，空气会进一步压缩并吸收震动。

空气悬架系统与刚性悬架系统的区别

空气悬架系统	刚性悬挂系统
1.在这个系统中使用空气弹簧或空气波纹管	1.在这个系统中，钢板弹簧或卷簧或两者都使用。
2.在空气悬架系统中，车轮偏转由自动控制装置控制。	2本系统无自动控制装置。
3.增加乘坐舒适度，降低噪音水平。	3乘坐舒适性不如空气悬架系统。
4.与传统弹簧相比，在有载和无载情况下，弹簧的弹跳率变化要小得多。	4.与空气悬架系统相比，其弹跳率更高。
5.系统的刚度随挠度的增加而增加。	5.系统的刚度随挠度的增大而减小。
6.用途:沃尔沃大客车、豪华轿车	6.适用范围:中重型汽车、客车等。
7.减轻了司机和乘客的疲劳。	7.与空气悬挂系统相比，驾驶员和乘客更容易疲劳。
8.由压缩机、储气罐、调平阀、空气弹簧或空气波纹管等组成。	8.它由钢板弹簧、卷簧、减震器、卸扣接头、支架等组成。

空气悬架的优点:

空气悬架的优点如下:
1)通过自动控制装置，优化利用了可变的车轮偏转空间
2)由于车辆高度也是恒定的，避免了由于负载的变化而导致前灯对准的变化。
3)与普通钢弹簧相比，弹簧速率在有载和无载情况下变化较小。它减少了动态负载。
4)空气弹簧提高了乘坐舒适性，降低了噪音，减轻了驾驶员和乘客的疲劳。

空气悬架系统的缺点:

空气悬架系统的缺点如下

• 较高的初始成本
• 占据了更多的空间。
• 维护费用较高。
• 由于缺乏摩擦阻尼是必要的，因为道路冲击。

空气悬架系统应用:

空气悬架系统用于现代巴士、沃尔沃、客车和卡车的舒适乘坐。
